Трубчатые электронагреватели (ТЭН) предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах.

Конструкция двухконцевого трубчатого электронагревателя круглого сечения представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль или несколько спиралей из сплава с высоким сопротивлением) с контактными стержнями. От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни изолируются от оболочки диэлектрическими изоляторами.

D - диаметр оболочки

L - развернутая длина ТЭН

Lk - Длина контактного стержня в заделке

рис.1

Пример условного обозначения ТЭН по ГОСТ-13268:

По конфигурации, конструктивному исполнению и назначению выпускаемые нашим производством ТЭНы имеют широкий диапазон параметров:

по рабочему напряжению от 12 до 660В;

по номинальной мощности от десятков ватт до десятков киловатт;

по длине от нескольких сантиметров до 6 метров;

по конфигурации как прямые, так и согнутые в различных плоскостях;

по назначению для нагрева воздуха, жидкостей, масла, пресс-форм, плавления легкоплавких металлов, селитры;

по крепежным элементам и форме контактных выводов как стандартного исполнения, так и специально требующиеся.

Поскольку большинство трубчатых электронагревателей по своей специфике индивидуальны, мы принимаем заказы на изготовление ТЭН по рабочим чертежам заказчика.
Основным правилом при выборе ТЭН для заданной нагреваемой среды является правильное сочетание геометрических и электротехнических параметров. Ресурс и надежность работы ТЭН зависят от того, насколько велика поверхностная нагрузка. Для различных нагреваемых сред допустимая удельная поверхностная нагрузка разная и является строго нормативной величиной, превышение которой ведет к преждевременному выходу ТЭН из строя.

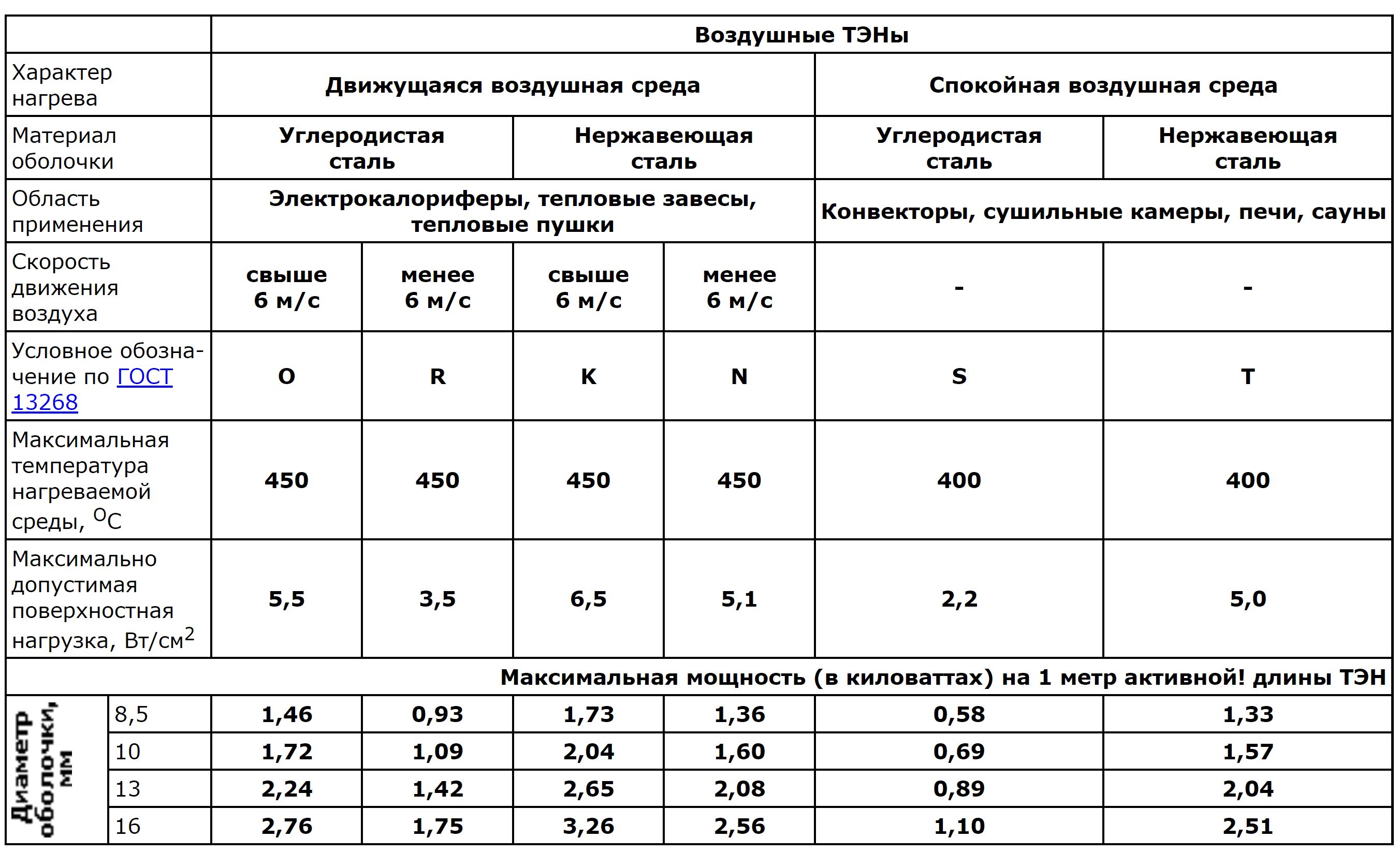

Воздушные трубчатые электронагреватели предназначены для нагрева воздуха и смесей газов и согласно ГОСТ 13268-88.

Воздушные ТЭНы могут быть прямыми и согнутыми в различных плоскостях, оснащаться различными крепежными элементами, оребряются углеродистой или нержавеющей лентой.

В случаях, если требуется мощность превышающая максимальную, а посадочные размеры не позволяют увеличить длину ТЭН или их количество, применяют оребренные ТЭНы. Из-за лучших условий теплосъема оребренные ТЭНы часто используются в электрокалориферах.

Подразделяются следующим образом:

Воздушные ТЭНы могут быть прямыми и согнутыми в различных плоскостях, оснащаться различными крепежными элементами, оребряются углеродистой или нержавеющей лентой.

В случаях, если требуется мощность превышающая максимальную, а посадочные размеры не позволяют увеличить длину ТЭН или их количество, применяют оребренные ТЭНы. Из-за лучших условий теплосъема оребренные ТЭНы часто используются в электрокалориферах.

Примечание: Если требуется изготовить ТЭН с превышением нормативных параметров, указанных в ГОСТ-13268, такие ТЭНы могут быть изготовлены без гарантийных обязательств Поставщика, но с учетом известных Вам условий эксплуатации они так же могут работать долгое время.
