Нагреватели хомутовые

Хомутовые электронагреватели (ХН) применяются для нагрева пресс-форм, литейных форм, экструдеров, трубопроводов, клеевых машин и используются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах отечественного и импортного производства.
Конструкция хомутового электронагревателя представляет собой корпус из листового металла толщиной 0,25 – 0,5 мм изготовленный из углеродистой или нержавеющей стали, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента). Витки нагревательного элемента изолированы друг от друга и от корпуса при помощи изоляционного материала ( слюдопласт, керамика ). Корпус хомутового электронагревателя сгибается в соответствии с заданным диаметром. Крепление ХН к нагреваемой поверхности осуществляется при помощи прижимного устройства.

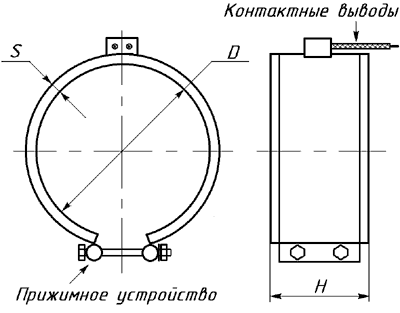

D – диаметр
H – ширина
S - толщина

рис.1

Пример условного обозначения плоских электронагревателей

При заказе необходимо представить эскиз или чертеж со всеми геометрическими и посадочными размерами и с указанием индивидуальных особенностей (крепежные элементы, прижимная пластина, отверстия, пазы, наличие заземляющего провода и т.д.)

Контактные выводы могут быть выполнены следующим образом:

гибкие провода в термостойкой или иной изоляции;
резьбовые стержни;
разъем (под розетку шнура для чайника или иную требующуюся).

размеры диаметра – от 2,5 до 75 см
размеры ширины – от 1 до 40 см
размеры толщины:
- при слюдопластовой изоляции от 3 до 5 мм
- при керамической изоляции от 10 до 15 мм

Корпус хомутового электронагревателя выполняется не герметичным.
В корпусе ХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см2 ( расчет ведется только по поверхности, контактирующей с нагреваемой средой)
Максимальная температура нагреваемой среды – 300оС

При эксплуатации хомутовых электронагревателей необходимо следить за соблюдением плотного контакта ХН с нагреваемой поверхностью!

По согласованию возможно изготовление ХН с иными требующимися конструктивными элементами и геометрическими параметрами.

Оставьте заявку на хомутовые нагреватели и мы перезвоним Вам в течение 5 минут

Нажимая кнопку "Сделать заказ", подтверждаете свое согласие с положениями Политики конфиденциальности

Возможности изготовления

Из приведенных выше вариантов наиболее предпочтительным является Вариант 3
При исполнении контактных выводов в виде шпилек с резьбой обеспечивается не только хороший контакт с токоподводящим проводом, но и наиболее надежное соединение нихромовой ленты внутри нагревателя со шпилькой. Электроизоляцию шпилек от металлического корпуса СКП выполняют снаружи фарфоровые изоляторы, изнутри или керамические втулки, или набор слюдяных шайб.
При изготовлении контактных выводов по вариантам 1 и 2 применяется термопровод со стойкостью изоляции до 200 оС. Сечение провода подбирается исходя из электротехнических параметров электронагревателя.
Плоские нагреватели, изготовленные с контактными выводами по Варианту 4, подсоединяются к питающему напряжению при помощи имеющегося разъема, который обеспечивает плотный контакт со стандартной розеткой шнура для отечественного электрочайника.
При заказе плоских электронагревателей (СКП) с контактными выводами по вариантам 1 и 2 требуется указывать длину термостойких проводов.
При заказе СКП с контактными выводами по варианту 3 требуется указать размер резьбы шпильки (как правило – М5).
При заказе плоских нагревателей с контактными выводами по Варианту 4, разъем может быть укомплектован стандартной розеткой либо шнуром для отечественного электрочайника. В обычную комплектацию розетка либо шнур не входят.
Для того, чтобы оперативно разместить заказ на изготовление плоских электронагревателей, достаточно прислать эскиз на требующиеся Вам изделия с указанием геометрических и электротехнических параметров.

Электронагреватели плоские (СКП) могут быть изготовлены по четырем вариантам исполнения электрических контактных выводов

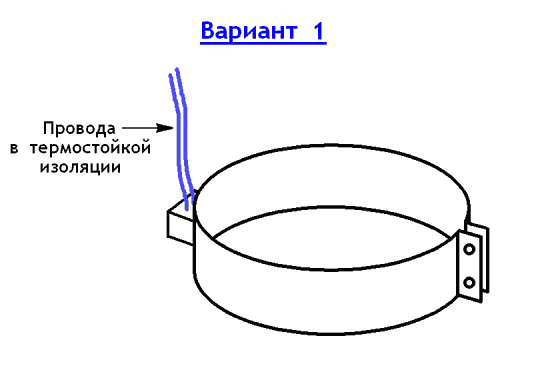

Вариант 1

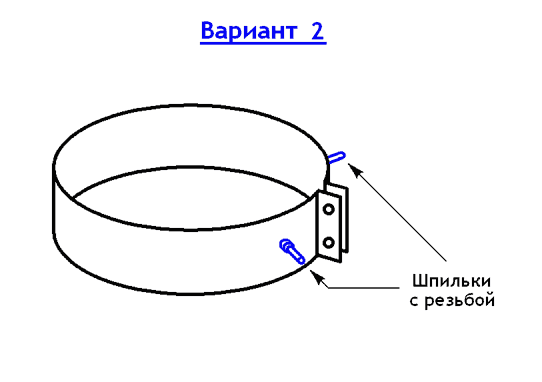

Вариант 2

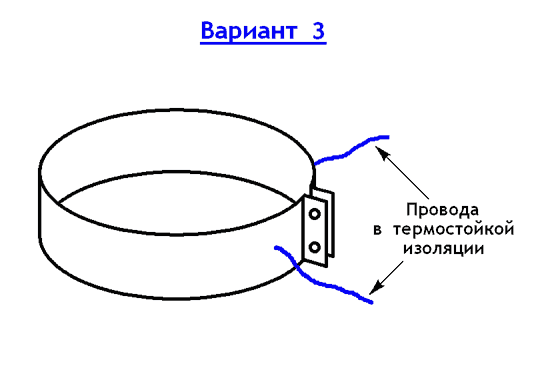

Вариант 3

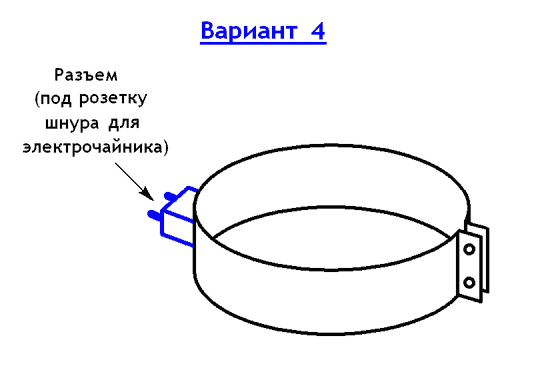

Вариант 4

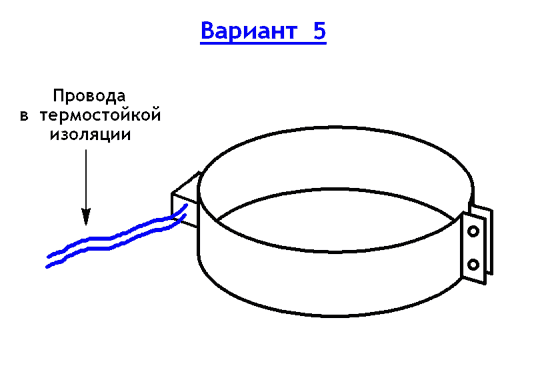

Вариант 5

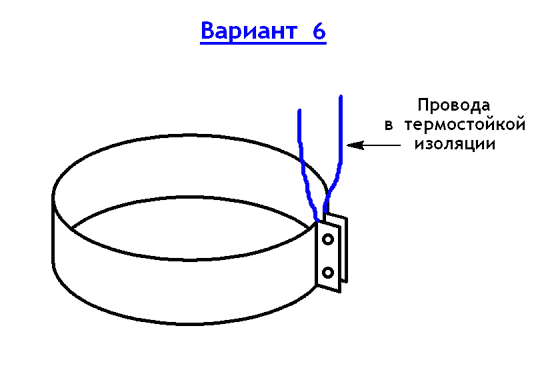

Вариант 6
