Нагреватели полухомутовые

Полухомутовые электронагреватели (ПХН) применяются для нагрева пресс-форм, литейных форм, экструдеров, трубопроводов, клеевых машин и используются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах отечественного и импортного производства.
Конструкция полухомутового электронагревателя представляет собой корпус из листового металла толщиной 0,25 – 0,5 мм изготовленный из углеродистой или нержавеющей стали, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента). Витки нагревательного элемента изолированы друг от друга и от корпуса при помощи изоляционного материала ( слюдопласт, керамика ). Корпус полухомутового электронагревателя сгибается в соответствии с заданным диаметром. Изготовленные парно, полухомутовые электронагреватели в сборе представляют собой разъемную конструкцию из двух независимых друг от друга частей. Крепление ПХН к нагреваемой поверхности осуществляется при помощи прижимного устройства.

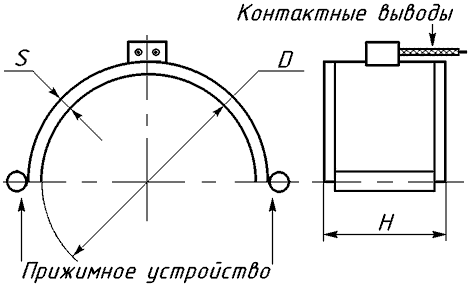

D – диаметр
H – ширина
S - толщина

рис.1

Пример условного обозначения плоских электронагревателей

При заказе необходимо представить эскиз или чертеж со всеми геометрическими и посадочными размерами и с указанием индивидуальных особенностей (крепежные элементы, прижимная пластина, отверстия, пазы, наличие заземляющего провода и т.д.)

Контактные выводы могут быть выполнены следующим образом:

гибкие провода в термостойкой или иной изоляции;
резьбовые стержни;
разъем (под розетку шнура для чайника или иную требующуюся).

размеры диаметра – от 2,5 до 75 см
размеры ширины – от 1 до 40 см
размеры толщины:
- при слюдопластовой изоляции от 3 до 5 мм
- при керамической изоляции от 10 до 15 мм

Корпус полухомутового электронагревателя выполняется не герметичным.
В корпусе ПХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см2 (расчет ведется только по поверхности, контактирующей с нагреваемой средой)
Максимальная температура нагреваемой среды – 300оС

При эксплуатации хомутовых электронагревателей необходимо следить за соблюдением плотного контакта ХН с нагреваемой поверхностью!

По согласованию возможно изготовление ХН с иными требующимися конструктивными элементами и геометрическими параметрами.
