Контактные выводы ТЭН

Для подключения ТЭН к сети переменного или постоянного тока электронагреватели оснащаются необходимыми контактными выводами

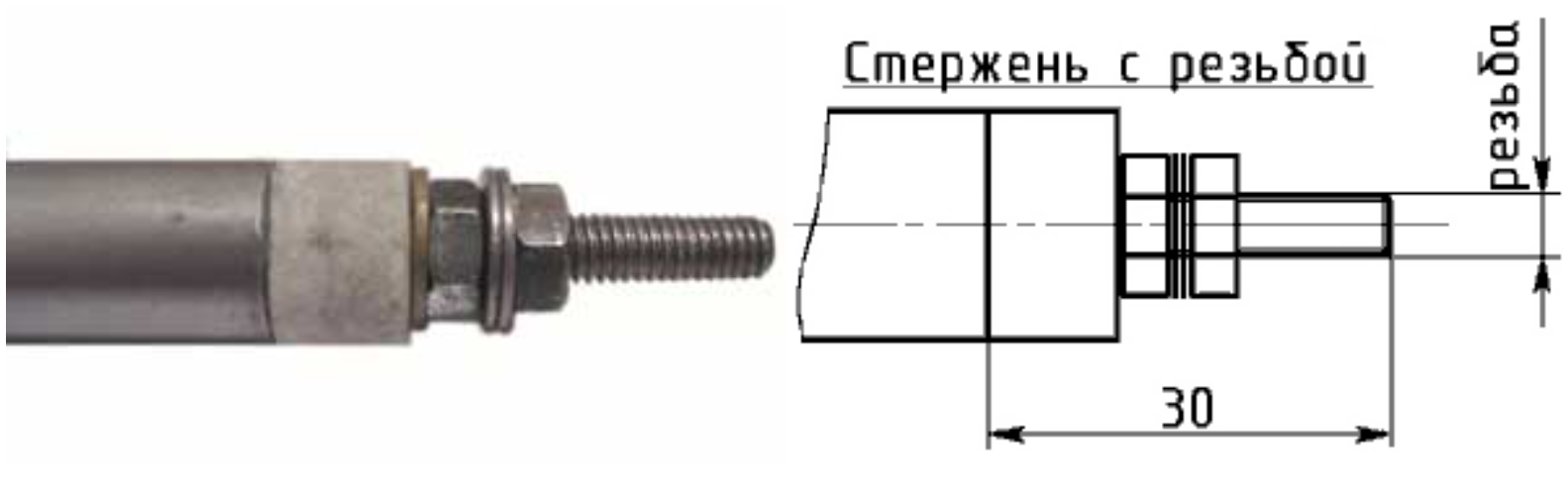

Наиболее надежным является подсоединение проводов питающей сети к ТЭН с помощью контактного узла, выполненного в виде стержней с резьбой.

Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).

Чаще всего применяются стержни с резьбой М4 или М5.
Контактные стержни изготавливаются из углеродистой стали.

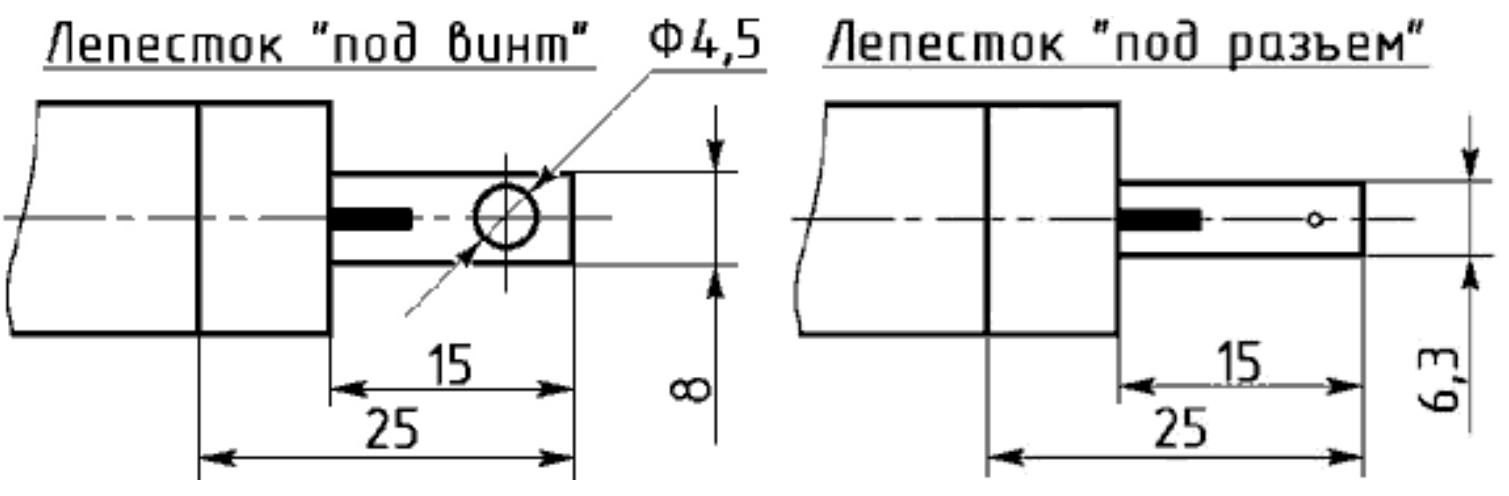

ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.

Также возможно изготовление ТЭН с гладкими контактными стержнями, к которым припаяны провода требуемой длины.

Крепление ТЭН за контактные стержни не допускается!
