Схемы подключения ТЭН к трехфазной сети

Трубчатые электронагреватели (ТЭНы) как и другие потребители электроэнергии подключаются как к однофазной так и к трехфазной сети. При подключении к трехфазной сети (3 «фазы» и «ноль») используются две основные схемы соединений («звезда» и «треугольник»). С целью равномерности распределения нагрузки по фазам, количество подключаемых ТЭНов следует выбирать кратным числу 3.

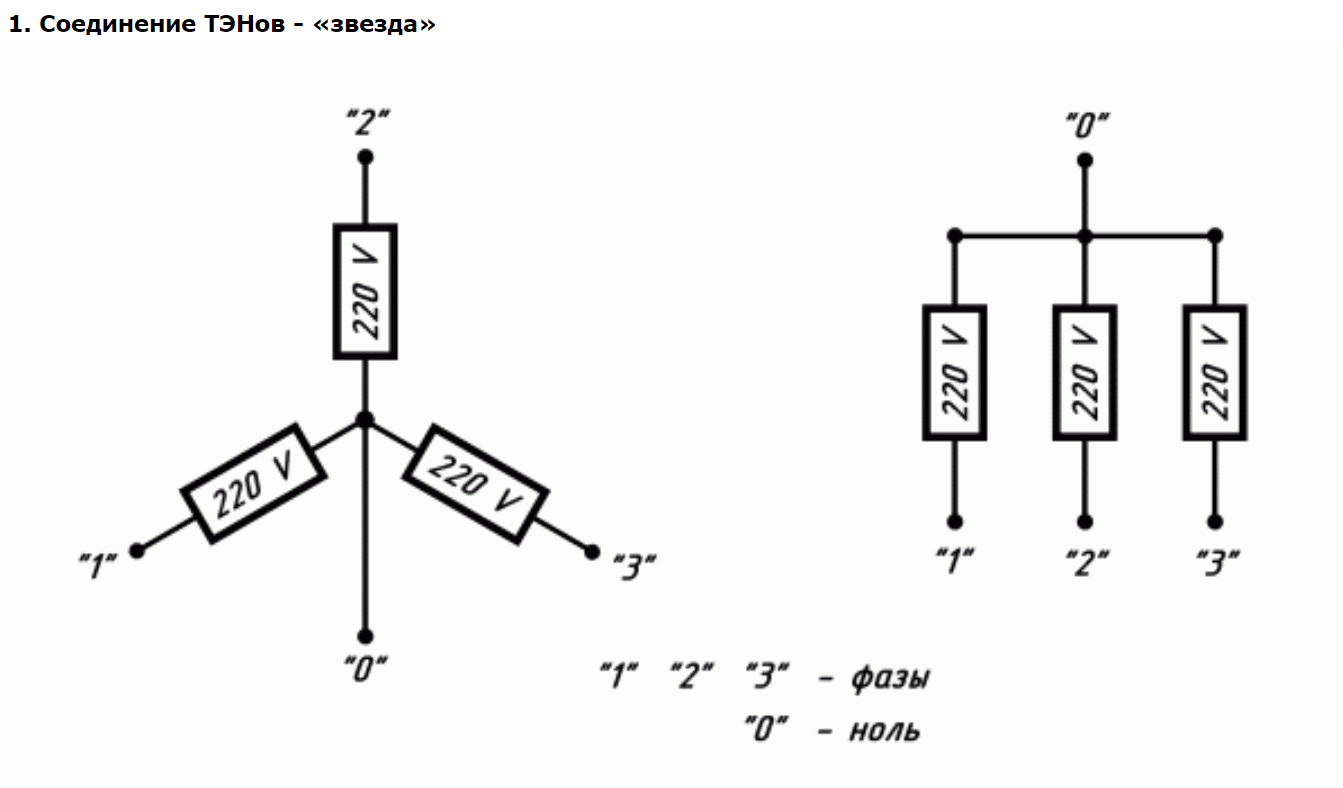

Основные законы, которые действуют при соединении ТЭНов «звездой»:
• Между любой «фазой» и «нулем» всегда 220В!
• В каждую ветвь «звезды» можно подключать несколько ТЭНов, соединенных между собой последовательно либо параллельно (см. схемы соединения в однофазной сети)
• Мощность каждой ветви «звезды» должна быть одинакова.
• Суммарная мощность соединения складывается из мощностей трёх ветвей

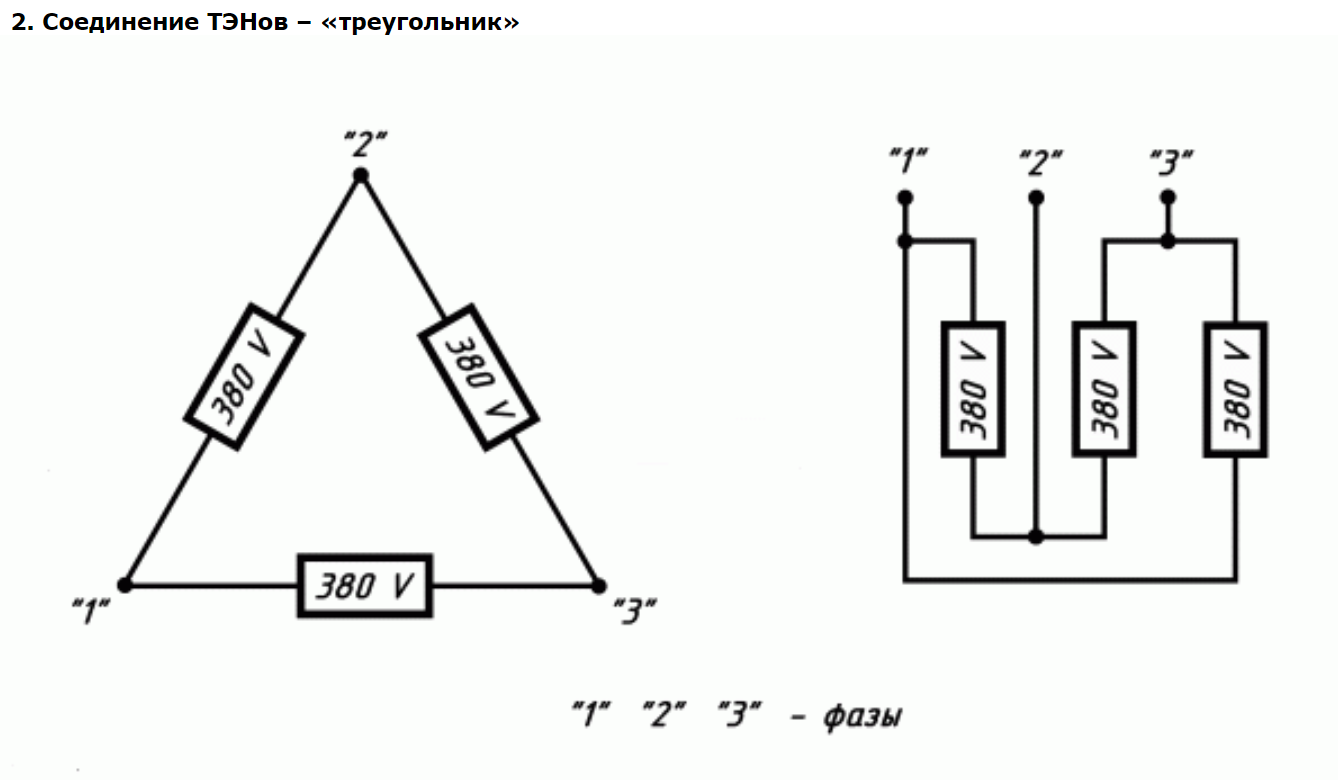

Основные законы, которые действуют при соединении ТЭНов «треугольником»:
• Между любыми двумя «фазами» всегда 380В!
• В каждую ветвь «треугольника» можно подключать несколько ТЭНов, соединенных между собой последовательно либо параллельно (см. схемы соединения в однофазной сети)
• Мощность каждой ветви «треугольника» должна быть одинакова.
• Суммарная мощность соединения складывается из мощностей трёх ветвей.

* значение напряжения на всех схемах указано при подключении к трехфазной сети – 380V
